多功能電量變送器產品簡介：

單設備系列--多種功能

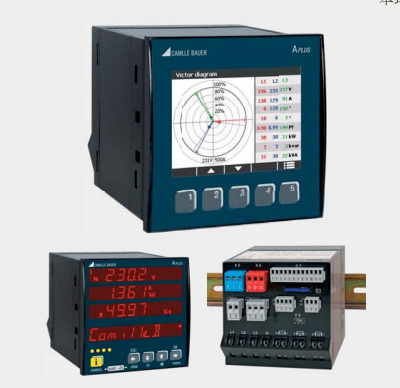

APLUS強大的平臺用于測量，監控和分析電力系統。產品關注高品質瑞士標準和極大化用戶利益。 通用的測量設備適用于三種主要版本：帶有TFT或LED顯示器或沒有顯示器頂帽式導軌安裝版本。設備能夠現場簡單集成到過程環境中。它提供廣泛的功能，通過可選組件進行更多擴展。 過程環境的連接可以通過通信接口實現功能，包括數字I/Os 或模擬輸出。

SINEAX APLUS電量變送器產品應用：

APLUS設計應用于電力分布系統，強力扭曲的工業環境和建筑自動化。標稱電壓達到690V能夠直連。 APLUS理想的設備可以用于用戶要求的測量任務，包括快速，精確和不敏感電力系統或負荷需求分析。另外，它也可以更換故障或極限監控設備，小控制系統和能量管理系統求和站。

監控單元

 ? 極限值通用分析

 ? 極限值組合

 ? 內部/外部狀態分析

系統狀態獲取

? 高更新率

? 準確和不間斷

? 用于電力系統分析

遠程控制和維護

? 遠程I/O

? 遠程數據獲取和參數化

? 本地/遠程操作轉換

通用進程I/O

? 狀態,脈沖和同步輸出

? 狀態和脈沖輸出

? 繼電器輸出

? 模擬輸出±20mA

能量管理

? 有功和無功儀表

? 負荷圖形,負荷曲線

? 曲線分析

? 系統負荷方差

? 外部?jī)x表方差

開放通信

? 自由可定義過程圖片

? 通過RS485的Modbus/RUT

? 通過以太網的Modbus/TCP

? 現場過程總線達到12MBaud

數據顯示

? 測量和儀表

? 極限狀態

? 純文本告警

? 報警確認和重置

? 自由可配置顯示

監控操作資源

? 操作時間

? 服務間隔

? 過載情況持續時間

? 操作反饋

電能質量分析

? 和諧分析

? 可擴展無功功率分析

? 短期/長期負荷方差

? 電力系統不平衡

? 標稱情況監控

長期數據存儲

? 測量過程

? 干擾信息

? 事件/告警/系統事件

? 自動儀表讀數

電量變送器測量系統

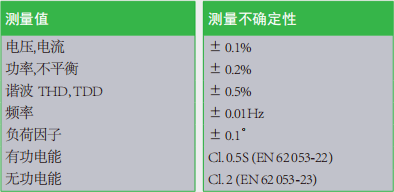

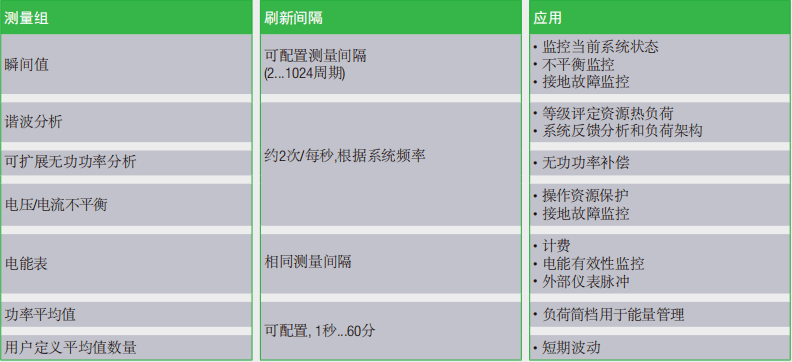

 APLUS 電量變送器能夠通過CB-Manager管理軟件適用于快速和簡單的測量任務。設備通用測量系統可以直接用于任何系統，從單相到4線不平衡網絡，不需要任何硬件改變。獨立的測量任務和外部影響總是相同的高性能。 可以在所有四個象限不間斷測量，并以優化方式適應系統監控。測量時間以及期望的系統負荷能夠參數化。設備能提供超過1000多個不同測量值，這些值可以分為以下幾組：

多功能電量變送器顯示

? 清晰和精確顯示測量數據

? 自由組成測量顯示器

? 告警處理

? 設備配置

? 極小/極大值重置

? 儀表內容重置

? 可自定義告警純文本顯示

? 偏好顯示和滾動模式

現有的顯示矩陣用戶也可以自由定義，并自行安裝測量。 用戶接口語言也可以自由選擇。

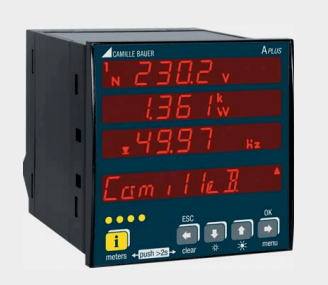

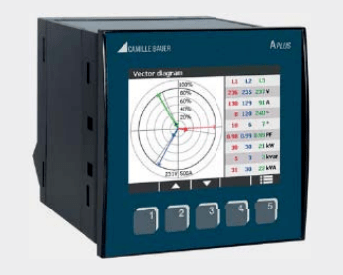

用戶可以選擇TFT或LED顯示用于現場數據可視化。TFT彩色顯示 器主要集中于現代化設計，圖形化分析和指定語言操作，而LED 顯示提供良好的可讀性，甚至是遠距離和幾乎所有角度。兩種 顯示都可以通過按鍵操作適用于工業應用領域。

如果需要正確接入兩種顯示器，用戶可以通過顯示和通信接口 激活安全系統進行定義。

伴隨預定義矩陣，用戶也可以使用減少或自定義測量安裝。 另外同時支持三種不同的操作模式。

多功能電量變送器技術參數

輸入

標稱電流：                     可調1...5A

極大：                            7.5A(正弦曲線)

消耗：                            ≤ I2  x 0.01 Ω每相位

過載能力：                     連續10A

                                      100 A, 10 x 1 s, 100 s

通過羅氏線圈測量電流

測量范圍：                     0…3000A，自動設換范圍

標稱電壓：                     57.7…400 VLN , 100…693 VLL

極大：                            480 VLN , 832 VLL (正弦曲線）

消耗：                            ≤ U2  / 3 MΩ每相位

電阻抗：                        3 MΩ每相位

過載能力：                     480 VLN, 832 VLL 連續

                                       600 VLN,1040 VLL, 10 x 10 s, 間隔10 s

                                       800 VLN ,1386 VLL , 10 x 1 s, 間隔10 s

系統：                            單相

                                      分相（2相系統）

                                      3線，平衡負荷

                                      3線，不平衡負荷

                                      3線，不平衡負荷，阿倫連接

                                      4線，平衡負荷，4線，不平衡負荷

                                      4線，不平衡負荷，Open-Y

標稱頻率：                    45... 50 / 60 ...65 Hz

測量TRMS:                    達到63次諧波
